Pakiet oprogramowania PL7pro dostarczany jest na płycie CD wraz z kompletną dokumentacją.
Istnieją dwie dystrybucje oprogramowania:
PL7 Junior oraz PL7 PRO, ta ostatnia posiada dodatkowo RunTime do prostej wizualizacji oraz co bardziej istotne,
umożliwia pełne wykorzystanie funcji zaawansowanych (np. komunikacja Modus/TCP).
Instalacja jest prosta i typowa dla większości programów, jedyny punkt wymagający uwagi to konfiguracja interfejsów komunikacyjnych.
Minimalne wymagania to komputer PC: Pentium II 200MHz, WINDOWS, 64MB RAM, 100MB wolnego miejsca na dysku oraz port COM(wersja 3.8).
Aplikacja zapisywana jest przez program w pliku archiwizowanym zipem, wewnątrz którego znajdują się katalogi z plikami konfiguracyjnymi i plikami źródłowymi.
Plikom aplikacji nadano rozszerzenie *.stx
....
Przy instalacji należy wybrać przynajmniej jeden protokół komunikacyjny, standardowo dla PL7 jest to Unitelway.
Do instalacji wymagane jest podanie Kodu: xxxxxxxxxxxxx (13 znaków)
program zapyta się również o product numer: xxxxxxxpl7xxxxx (13 znaków)
serial numer: xxxxxxxxxxx (11 znaków)
po wprowadzeniu tych kodów wybieramy opcję [enter receiver number] i w pisujemy otrzymany kod rejestracji
xxxxxxxx (8 znaków), jeżeli nie podamy kodu w ciągu 21 dni, to po tym terminie program się zablokuje.
Troche przekombinowany proces rejestracji, ale działa.
Oznaczenia wersji softu np.: PL7 v4.5 (aktualna na koniec 2007r.), 4.x to wersja engin, x.5 to wersja bibliotek.
Biblioteki na szczęście da się podmienić w obrębie tej samej wersji engin'u :-).

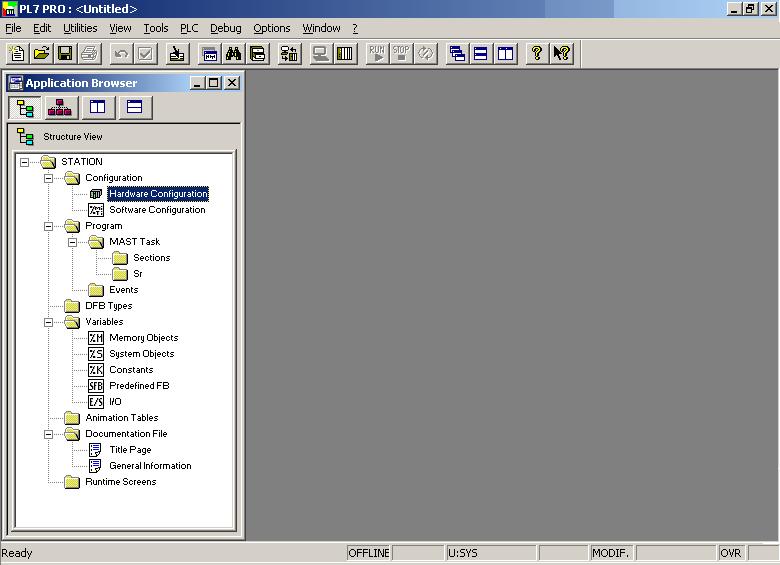

Okno aplikacji PL7 posiada standardowy pasek menu, po lewej stronie przeglądarkę aplikacji z całą strukturą projektu.
Na samym dole w pasku stanu informacja o trybie pracy online/offline, oraz rodzaju zestawionego połączenia ze sterownikiem.
W zależności od zastosowania tzn. jak mocno ma być rozbudowany sterownik, dobieramy płytę bazową zwaną RACK.
Do dyspozycji mamy 4-ro, 6-cio, 8-mio i 12-to pozycyjne płyty, a w tym jeszcze podział na rozszerzalne lub nie.
Płyty z możliwością rozszerzenia zawierają na obu końcach złącza, do których podłącza się przewody X-bus celem rozbudowy o kolejną płytę lub kostki terminatorów.
Na płycie w pozycji 1 (licząc od lewej) zawsze umieszcza się zasilacz, a za nim procesor i pozostałe karty.
Na pozostałych płytach, jeżeli są podpięte umieszcza się zasilacz i pozostałe karty I/O oprócz kart sieciowych które można umieszczać tylko na płycie z procesorem.
Rysunek przedstawia płytę rozszerzalną TSX RKY6EX
Procki możemy podzielić w zależności od wyposażenia i mocy obliczeniowej, czyli możliwości.
Najprostszy procesor TSXP102 obsługuje do 512 cyfrowych I/O oraz 24 kanałów analogowych, posiada 32kB słów na program, oraz możliwość dołożenia dodatkowych 64kB PCMCIA.
Każdy procesor posiada port terminalowy RS485 podłączony do dwóch gniazd mini-DIN, oraz zestaw kontrolek sygnalizacyjnych: RUN, STOP, itp.
Najbardziej rozbudowany procesor to TSXP4823, który obsługuje do 2048 cyfrowych I/O, 256 analogów, 4 sieci komunikacyjne, 8 szyn AS-i i jedną CANopen oraz 96kB programu z możliwością dołożenia 2048KB PCMCIA.
Wersje TSX P153/253/353/453 posiadają wbudowany port FIPIO, a wersje TSX P2623/3623/2823/4823 wbudowany port Ethernetowy.
Modele TSX P203M i wyższe posiadają wbudowane sprzętowe regulatory PID, tzn. dodatkowy procesor który zajmuje się tylko obsługą pętli regulatorów PID.
Karty wejść/wyjść możemy pogrupować na dyskretne, czyli obsługujące sygnały cyfrowe, karty analogowe, karty liczników szybkich oraz karty specjalizowane jak moduły osiowe lub wagowe.

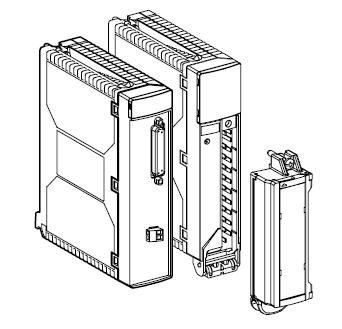

Karty wejść analogowych standardowych formatów zajmują jedną pozycję w Rack'u:

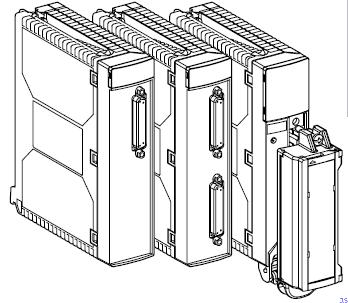

TSX AEY 800/810/420 posiadają jedno złącze DB25 do podłączenia sygnałów analogowych, TSX AEY 1600 i 1614 z dwoma złączami DB25 natomiast karta TSX AEY414 posiada złącze śrubowe.
W zależności od zastosowań możemy wybrać karty obsługujące standardowe sygnały napięciowe (0..5V/0..10V) lub prądowe (0..20mA/4..20mA).
Nietypowe sygnały -80..+80mV; 0..400ohm; termopara; czyjniki PT100 mozna podłączyć do kart TSX AEY 414/1614.
W większości kart zastosowano przetworniki 16-to bitowe, jedynie AEY 1600/800 posiadają przetworniki 12-to bitowe.
Czasy przetwarzania zaczynają się od 3 ms na kanał do 70 ms, dla każdego kanału można programowo ustawić filtr od 0 do 1sec.
Procesor wraz z główną płytą stanowi całość i na etapie
projektowania musimy określić się, jakie zasoby będziemy potrzebować i wybrać
odpowiedni typ.
Oczywiście w późniejszym etapie będziemy mieli możliwość rozbudowy w pewnych
granicach, ale należy pamiętać, że wersje najprostsze mają ograniczenia, co do
możliwości rozbudowy.
Każdy sterownik posiada port terminalowy RS485 podłączony do jednego lub dwóch
gniazd mini-DIN, oraz zintegrowany wyświetlacz sygnalizacyjny: RUN, STOP,
we/wy, itp. Istnieje możliwość sterowania wyświetlaniem informacji przez
programistę.

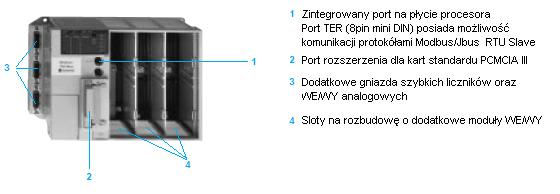

Podstawowy procesor TSX37 05 obsługuje 16we/12wy + 64we/wy cyfrowych I/O oraz 24 do 8-iu analogów lub 2-ch kanałów licznikowych, posiada 11kB słów na program, 12 Flash EPROM pamięci backup, tylko jedno gniazdo TER, brak złącza PCMCIA oraz możliwości dołożenia dodatkowej pamięci.
Zasilanie 1-faz 220V AC.
Najmocniejszy procesor TSX37 22, to obsługa do 248 cyfrowych I/O, zintegrowane 8we i 1wy analogowe, 2 kanały
licznika 10kHz oraz 20kB programu, 5KB Flash z możliwością powiększenia pamięci o 128KB PCMCIA.
Dodatkowo możemy rozbudować o kartę komunikacyjną portu szeregowego, modemu lub modułu ethernetowego.
Typ TSX 37 21 001 z zasilaniem 24V DC lub TSX 37 22 101 zasilany 100..240V AC.
Karta katalogowa --> plik PDF (257kB)
Karty wejść/wyjść możemy pogrupować w zależności od rodzaju złącz: śrubowe, terminalowe do listew HE10 lub złącza DB9.
W zależności od rodzaju we/wy dzielimy na:
- dyskretne czyli obsługujące sygnały cyfrowe TSX DEZ/DSZ/DMZ. Karta katalogowa --> plik PDF (566kB)
- karty we/wy analogowych TSX AEZ/ASZ/AMZ. Karta katalogowa --> plik PDF (1326kB)
- karty liczników szybkich i modułów zintegrowanych. Karta katalogowa --> plik PDF (229kB)
- karty enkoderów absolutnych TSX CTZ.. Karta katalogowa --> plik PDF (60kB)
- moduły obsługi szyny AS-i dla we/wy oddalonych TSX SAZ. Karta katalogowa --> plik PDF (46kB)
..
Jednostka centralna posiada typowo dwa porty RS485, właściwie jest to jeden port z dwoma gniazdami, jedno z gniazd posiada na swoich wyprowadzeniach 5V DC.
Każdy procesor posiada możliwość podłączenia dodatkowej karty komunikacyjnej w standardzie PCMCIA.
- TSX SCP 111; RS232 (DB9)/Modbus/Jbus, Uni-Telway, prędkość 0.3…19.2 Kbps
- TSX SCP 112; pętla prądowa 20 mA CL, prędkość 0.3…19.2 Kbps
- TSX SCP 114; RS 485 (kompatybilne z RS 422), prędkość 0.3…19.2 Kbps
W późniejszych latach w procesorach Premium wbudowywano porty eternetowe, ale i tak wymagały podwójnego miejsca na szynie RACK.

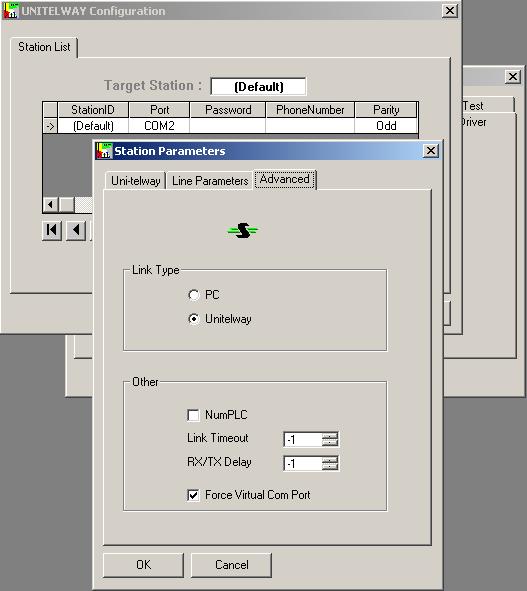

Poniżej na rysunku ustawienia w komputerze konfiguracji portu RS232 do połączenia poprzez driver Unitelway.
Połaczenie: PC --> USB/RS232(PL2303) --> PCU1030--> PLC port programowania
INSTRUKCJA (pdf.) - JAK POŁĄCZYĆ SIĘ ZE STEROWNIKIEM TSX ?">
Xway drivers:
Terminal Port drivers:
